Тип водообмена

По типу водообмена гидравлические системы бассейнов разделяются на две группы:

- система с поверхностной чисткой (скиммерная);
- система с переливным желобом (переливная).

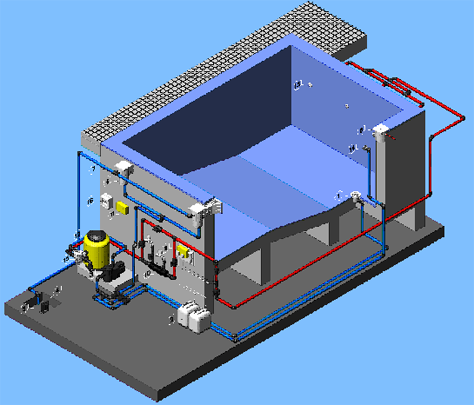

Скиммерная система водоподготовки бассейна (от названия водозаборного устройства) характерна наличием в верхней части конструкции стены ванны бассейна водозаборного устройства – скиммера, состоящего из корпуса с водоприемным отверстием и подвижным затвором, грубым механическим фильтром (сетчатым коробом) и патрубком отвода воды. Подвижный затвор снабжен поплавком, позволяющим изменять положение подвижного затвора в зависимости от изменяющегося (от количества посетителей) уровня воды. Благодаря конструкции скиммера уровень воды в ванне бассейна располагается на 150 – 200 мм ниже борта. Требуемое количество скиммеров определяется исходя из геометрических параметров ванны бассейна и циркуляционного расхода системы водоподготовки.

При включении циркуляционного насоса системы фильтрации, всасывающее действие которого приводит к отклонению подвижного затвора на 10 – 15 мм ниже уровня воды, производится забор поверхностного наиболее загрязненного слоя и его отвод на последующую очистку. Пройдя через системы механической обработки, подогрева и дезинфекции, очищенная вода возвращается в ванну бассейна через форсунки, размещенные, как правило, на противоположной стороне от скиммера.

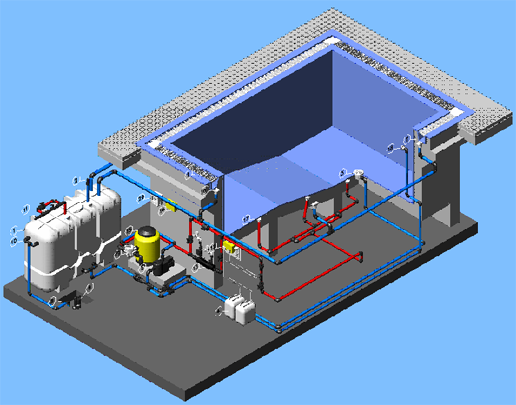

Переливная система водоподготовки бассейна характерна наличием переливного желоба, находящимся, как правило, по периметру ванны и являющимся водоприемным устройством. В зависимости от расположения переливного желоба уровень воды ванны бассейна может быть различен. Классическим и самым изящным является высоколежащий переливной желоб, находящийся на уровне борта ванны бассейна. Для удобства пользования над переливным желобом устанавливается решетчатое перекрытие. Уровень воды при этом соответствует уровню верхней кромки переливного желоба и пола вокруг ванны бассейна.

Возможно применение низколежащего переливного желоба, располагающегося в верхней части стены ванны бассейна, на 150 – 200 мм ниже борта. Наличие решетчатого перекрытия в этом случае не обязательно.

Необходимой частью переливной системы водоподготовки бассейна является балансная емкость, располагающаяся в техническом помещении и предназначенная для кратковременного приема воды, вытесненного купающимися посетителями, а так же хранения в ней объема воды, требуемого для промывки загрузочного материала фильтра. Габариты балансной емкости индивидуальны и рассчитываются исходя из геометрических параметров ванны бассейна, количества посетителей, циркуляционного расхода системы водоподготовки, размеров технического помещения и других параметров.

При включении циркуляционного насоса системы фильтрации вода, подаваемая в ванну бассейна, вытесняет поверхностный наиболее загрязненный слой в переливной лоток, из которого по отводящим коллекторным трубопроводам попадает в балансную емкость, откуда отводится на очистку. Пройдя через системы механической обработки, подогрева и дезинфекции, очищенная вода возвращается в ванну бассейна через систему форсунок, размещенных, как правило, в дне ванны бассейна.
